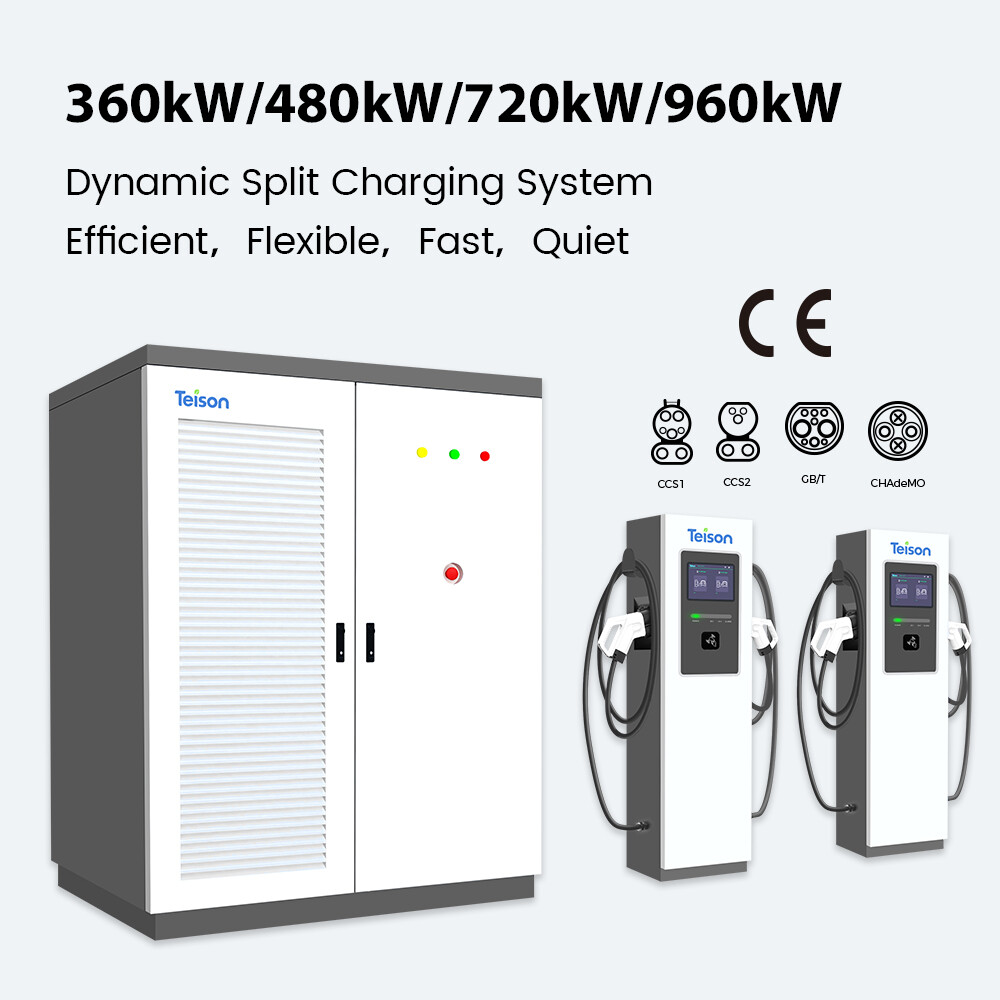

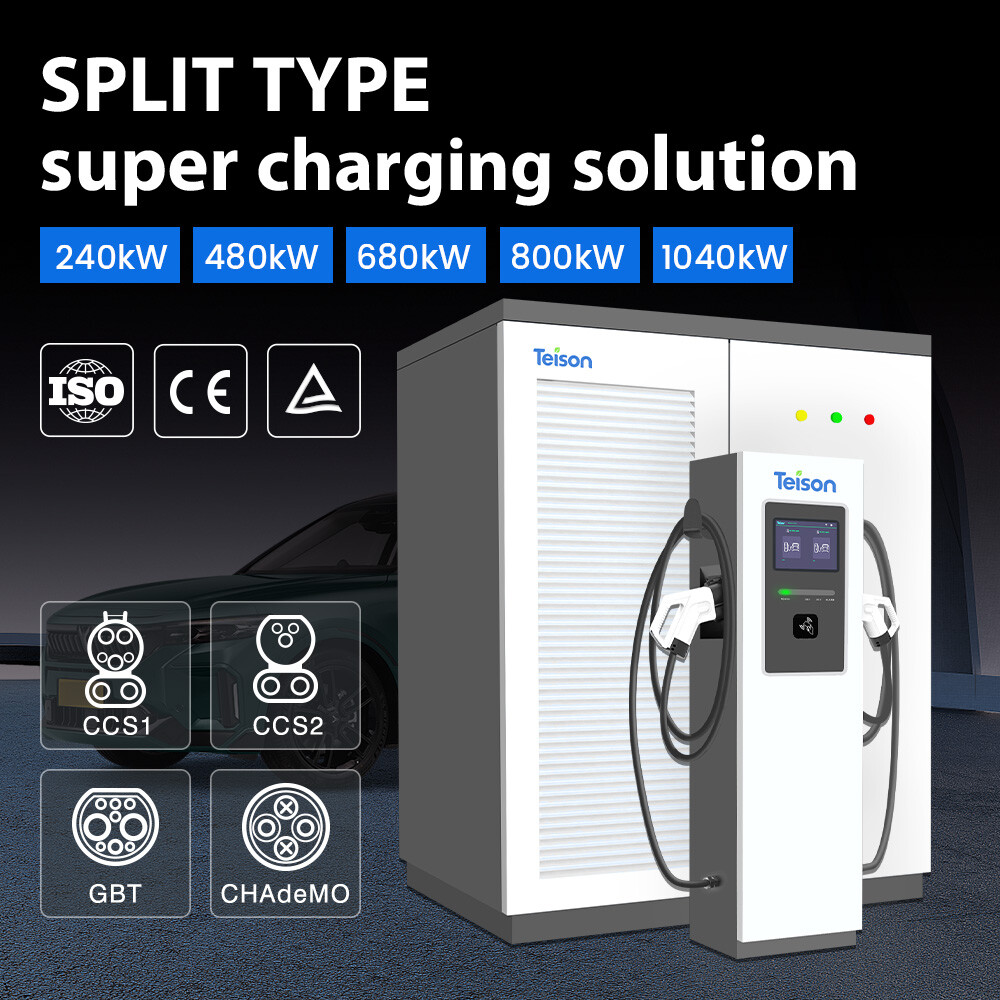

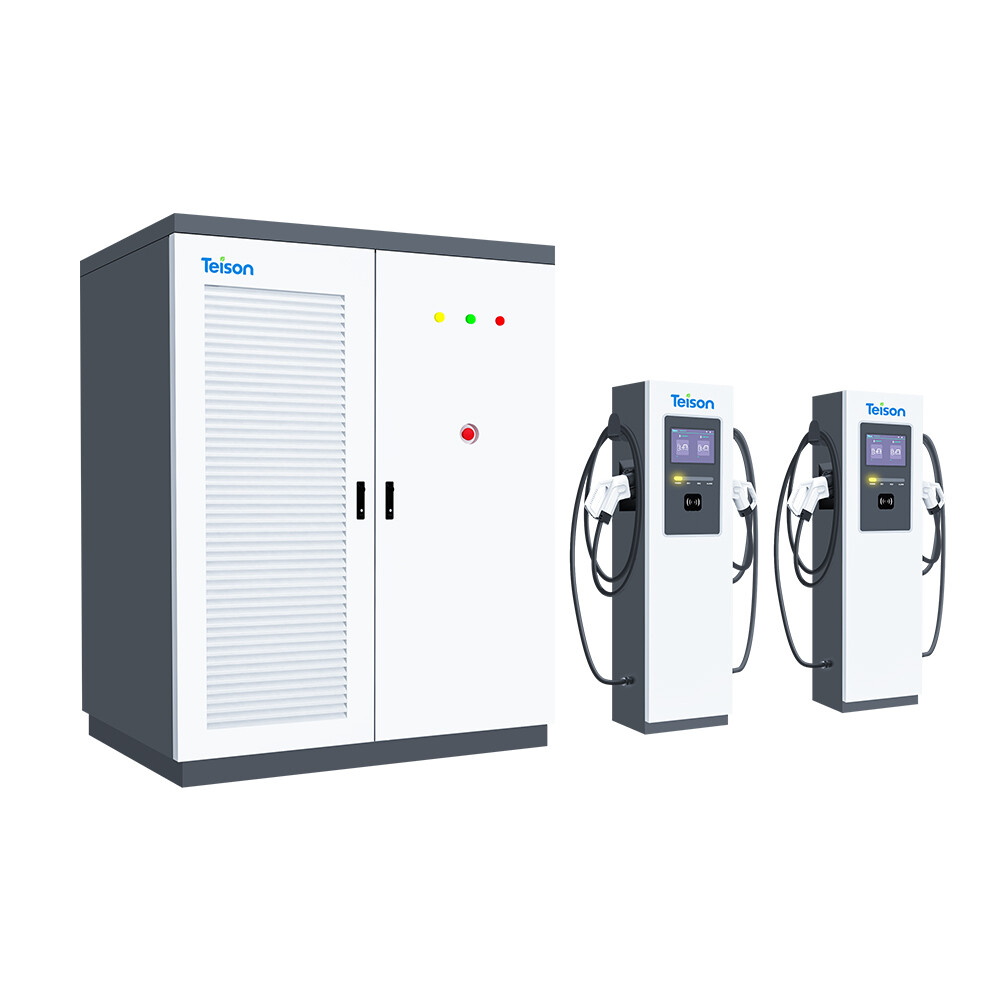

Stazioni di ricarica rapida DC di tipo split

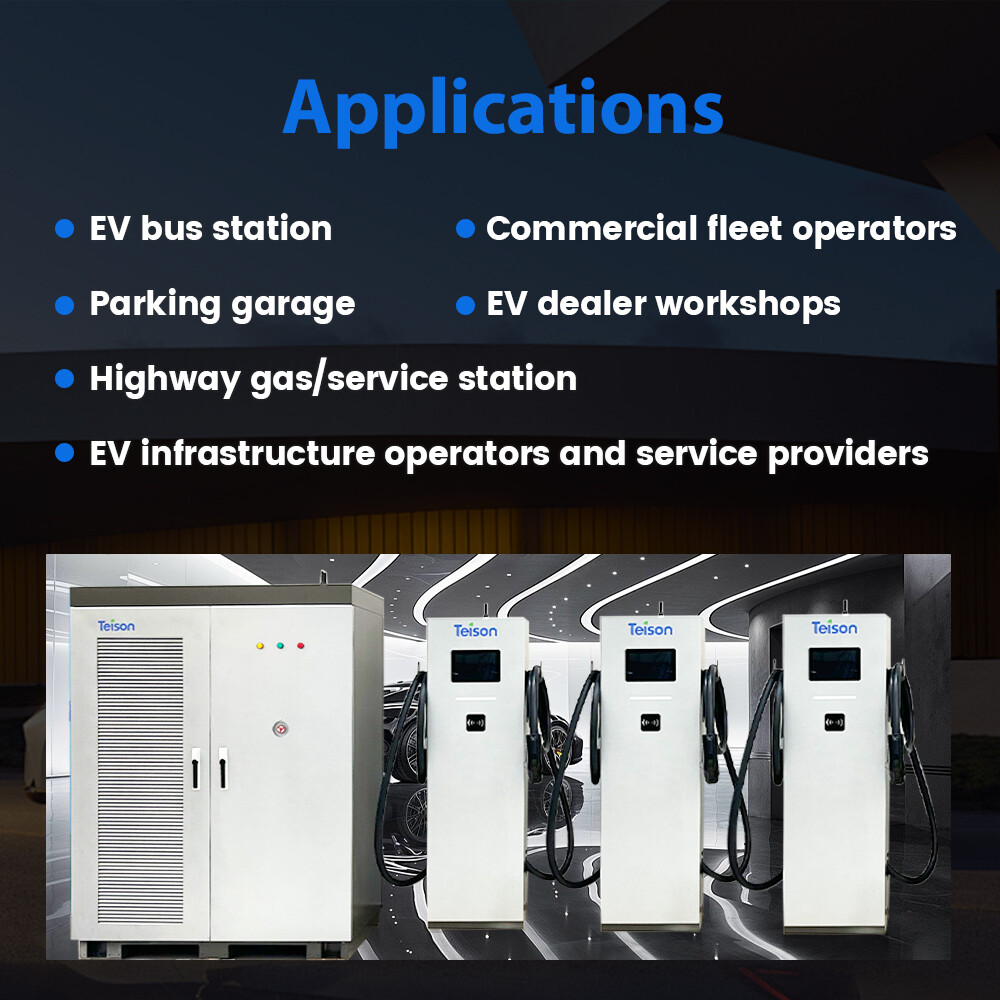

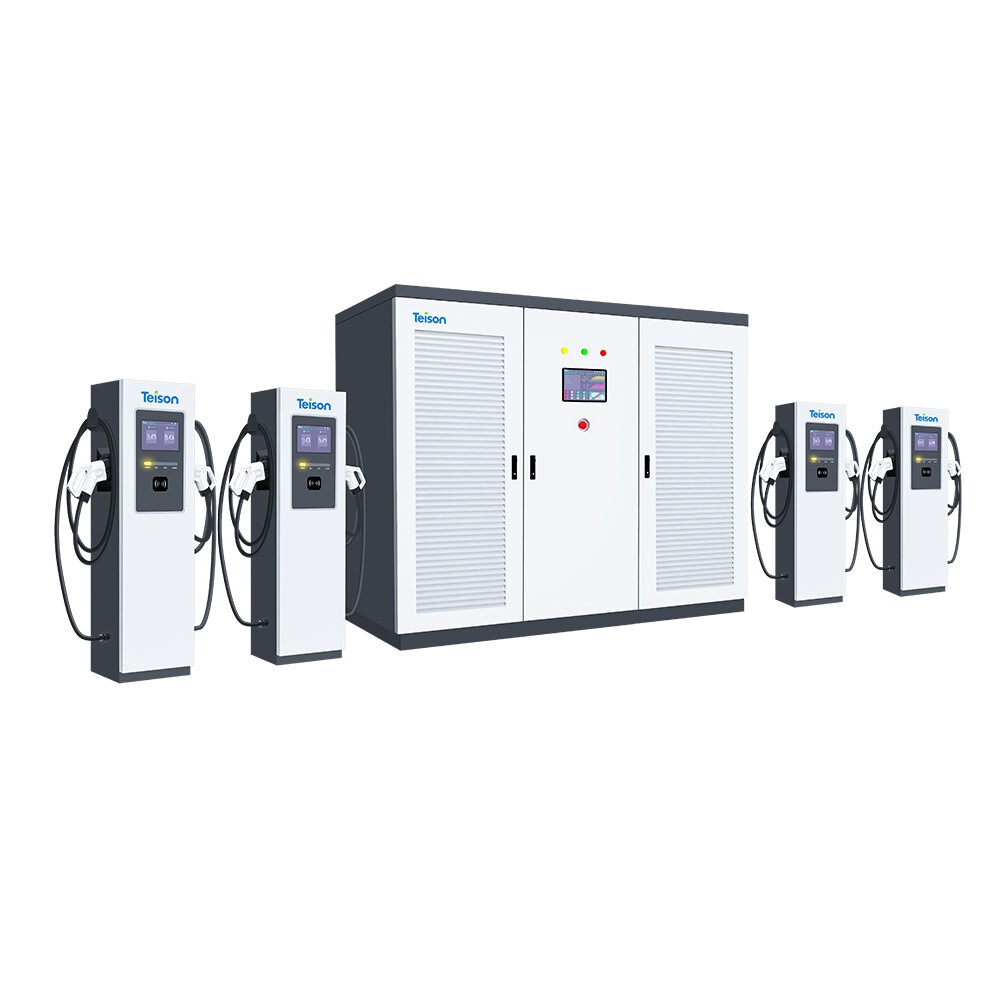

Il design split della stazione di ricarica DC da 360kw/480kw consente di ricaricare contemporaneamente due/quattro/sei veicoli, rendendola più efficiente nelle aree ad alto traffico come autostrade o parcheggi commerciali. La programmazione intelligente della ricarica aiuta a ottimizzare i tempi di ricarica per ridurre la domanda di potenza di picco, mentre il monitoraggio in tempo reale garantisce che le stazioni di ricarica funzionino in modo efficiente ed efficace. Riduce inoltre i costi complessivi di installazione per gli operatori dei parcheggi, poiché possono servire più veicoli con meno stazioni di ricarica.Con il minimo investimento, alimenta tutti e 6 i punti di ricarica da 480kw a 960kw implementando un ulteriore power bank.

Richiedi un preventivo

Progettato per la migliore ricarica pubblica



1.Alimentazione per un singolo EV

-480 kW dedicati a un dispenser

-240 kW condivisi da due dispenser

-120 kW condivisi da quattro EV tramite due dispenser

2.Accesso utente e pagamento

-Supporto OTA, RFID e APP mobile

-Integrazione OCPP -Configurazione locale LCD e Web

-Connettività cloud & visualizzazione mobile -Diagnosi e aggiornamenti remoti

3.Standard di ricarica : CCS-CCS/CCS-GBT/ CCS+CHAdeMO/GBT+GBT

4.Proprietà meccaniche

Ampia gamma di applicazioni, ampia gamma di potenza costante, supporto per piattaforme superiori a 800V, funzioni complete, elevata compatibilità, alto rapporto qualità-prezzo.

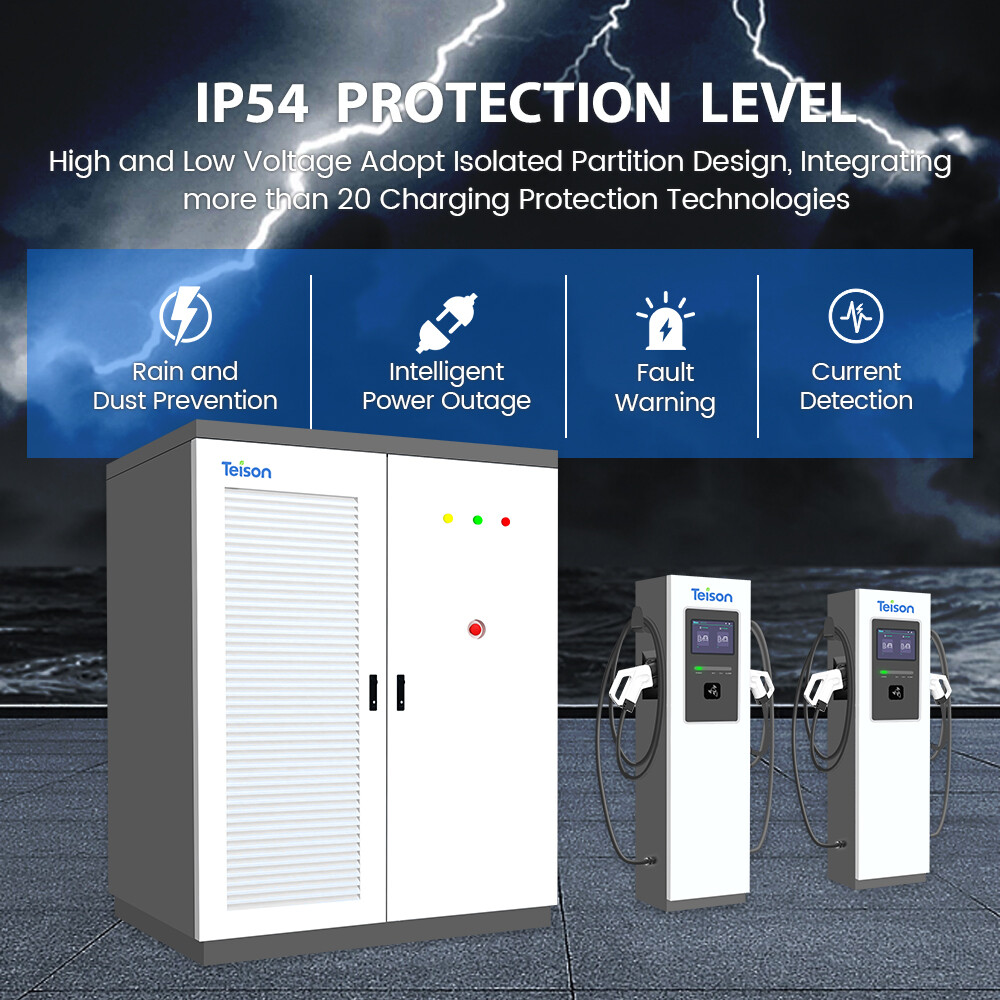

Alta sicurezza

  1.  IP55 per il dispenser e IP54 per il power cube
  1. Protezione di sicurezza tramite fusibile, EPO, SPD, test di dispersione e isolamento
  2. Sovratensione in ingresso, sottotensione in ingresso, cortocircuito, sovratemperatura, protezione contro i fulmini, rilevamento dell'isolamento, sovraccarico della batteria.

Parametro

Specifiche tecniche
Modello del prodotto DC Split
Proprietà elettriche
AC
Ingresso
Intervallo di tensione in ingresso 3-phase 400 VAC±10%, 50/60 Hz, 3P+N+PE 3-phase 400 VAC±10%, 50/60 Hz, 3P+N+PE 3-phase 400 VAC±10%, 50/60 Hz, 3P+N+PE
Corrente nominale in ingresso 3Φ385A 3Φ515A 3Φ640A 3Φ770A 3Φ835A 3Φ960A 3Φ1090A 3Φ1155A 3Φ1280A 3Φ1410A 3Φ1536A 3Φ1664A
Potenza massima in ingresso 253kW 337kW 421kW 505kW 547kW 632kW 716kW 758kW 842kW 926kW 1010kW 1095kW
Sistema di messa a terra TN-C TN-S TN-C-S TT
Fattore di potenza ≥0.99
Efficienza di picco ≥95%
Consumo energetico in standby ≤50W
Distorsione armonica (THDi) ≤5%
DC
Uscita
Intervallo di tensione in uscita 150~1000 VDC
Potenza massima in uscita 240kW 320kW 400kW 480kW 520kW 600kW 680kW 720kW 800kW 880kW 960kW 1040kW
Potenza massima in uscita per
canale
Full-flex:240kW
Semi-flex:120kW
Full-flex:320kW
Semi-flex:160kW
Full-flex:400kW
Semi-flex:200kW
Full-flex:480kW
Semi-flex:240kW
Full-flex:520kW
Semi-flex:280kW
Full-flex:600kW
Semi-flex:320kW
Full-flex:680kW
Semi-flex:360kW
Full-flex:720kW
Semi-flex:360kW
Semi-flex:400kW Semi-flex:440kW Semi-flex:480kW Semi-flex:520kW
Corrente massima in uscita
per canale
300A (Cavo con raffreddamento ad aria)
500A (Cavo con raffreddamento a liquido)
Numero di canali di uscita 6 8
(opzionale:6)
10
(opzionale:6,8)
12
(opzionale:6,8,10)
Full-flex:8
Semi-flex:12 (opzionale:8, 10)
12
(opzionale:8,10)
Precisione della tensione ≤±0.5%
Precisione della corrente ≤±1%
Interfaccia utente
Display Touch screen da 10.1"
Pulsanti Pulsante di emergenza
Lingua supportata Inglese (Altre lingue disponibili su richiesta)
Comunicazione
Connessione di rete Ethernet, Wi-Fi
Protocollo di comunicazione OCPP 1.6J, Supporta l'aggiornamento a OCPP 2.0.1
Ambientale
Intervallo di temperatura di esercizio -30-50(Riduzione di potenza oltre 50)
Intervallo di temperatura di stoccaggio -40-70
Umidità <95% umidità relativa, senza condensa
Altitudine ≤2000m
Rumore <70dB @ 3m 25Piena potenza
Meccanico
Dimensioni (W*D*H) 2200mm*1000mm*2220mm
Peso ≤1700kg
Grado IP & IK IP55&IK10 (HMI IK8)
Raffreddamento Raffreddamento ad aria
Metodo di installazione Montaggio a pavimento
Protezione
Protezione Protezione da sovratensione, protezione da sottotensione, protezione da sovraccarico, protezione da corrente di dispersione
, protezione da sovratemperatura, protezione di messa a terra, protezione contro le sovratensioni, protezione da cortocircuito
, autocontrollo dei guasti, rilevamento dell'isolamento.
Certificazione e standard
Certificato CE CB
Standard di ricarica IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Standard del protocollo di comunicazione ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121
Configurazione opzionale
Connessione di rete 4G
Allocazione flessibile Full-flex, Semi-flex
Corrente massima in uscita per
canale
300A (Abbinato a terminale con raffreddamento ad aria)
500A (Abbinato a terminale con raffreddamento a liquido)
Numero di canali di uscita 81,012
Branding personalizzato Opzioni di branding, come colori e adesivi personalizzati
Contattare Teison per disponibilità, prezzi e quantità minima d'ordine
