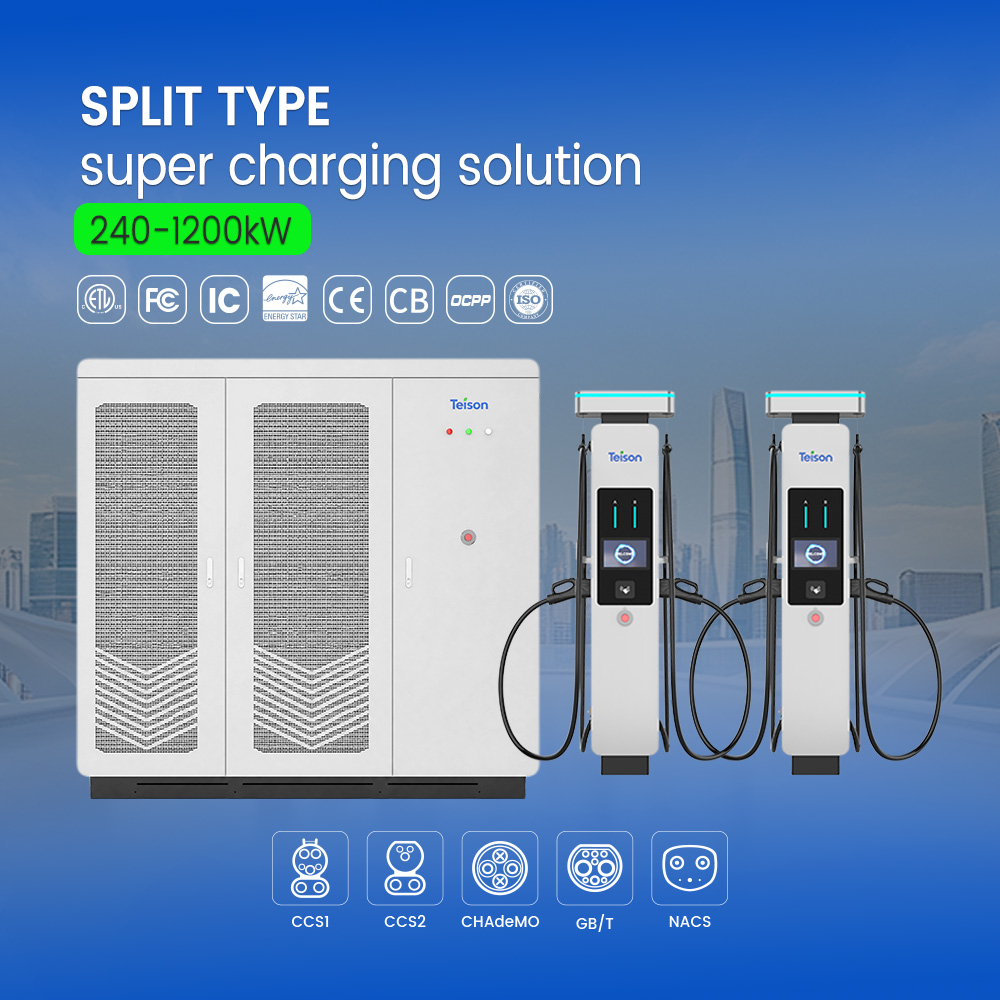

Caricatore rapido DC di tipo split

lingua:

Soluzione di ricarica DC split da 240kW-1.2MW



Fino a 1200 kW di uscita



Ricarica DC simultanea per fino a 20+ veicoli



Intervallo di uscita 150 -1000 VDC



Fornitura fino a 600kW per connettore, 1.2MW MCS



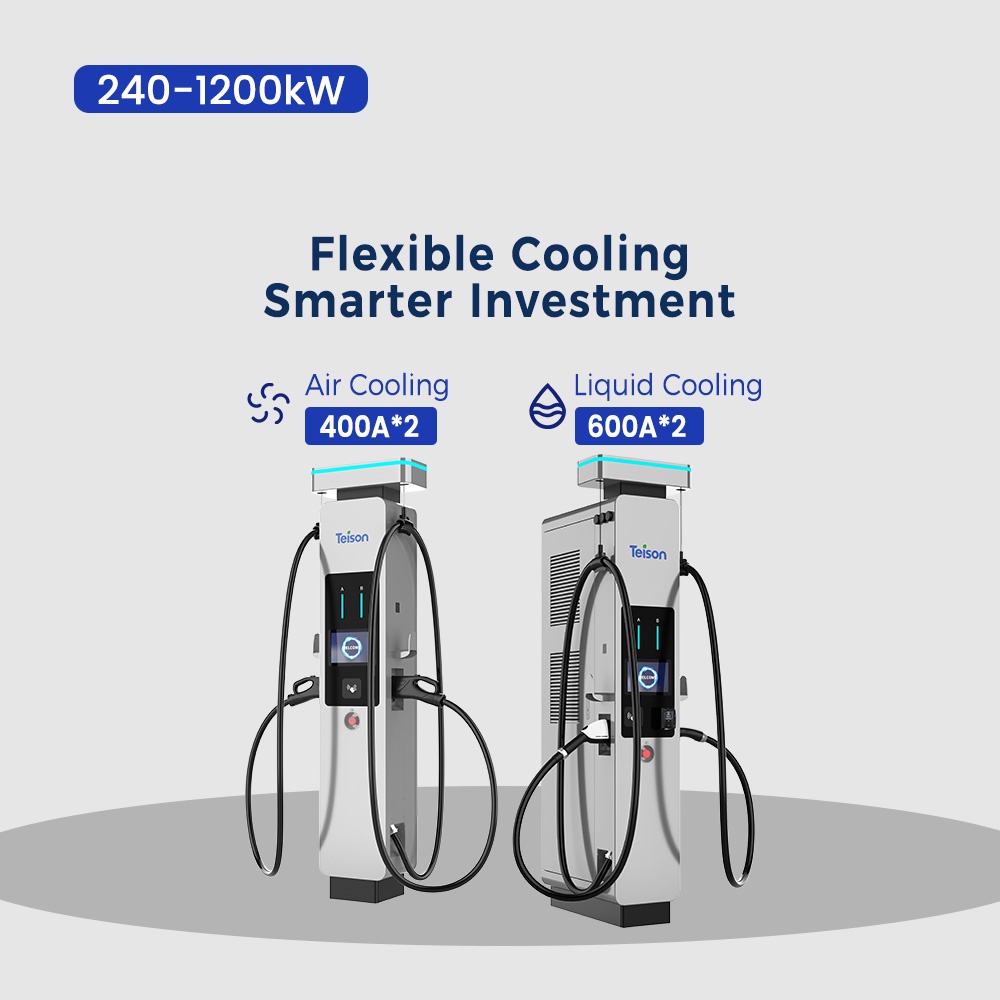

Terminali di ricarica configurabili raffreddati ad aria (400A) o raffreddati a liquido (600A) o MCS (1200A)



Sistema integrato di gestione dei cavi



Touchscreen da 10.1’ pollici e interfaccia con pulsanti



Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1



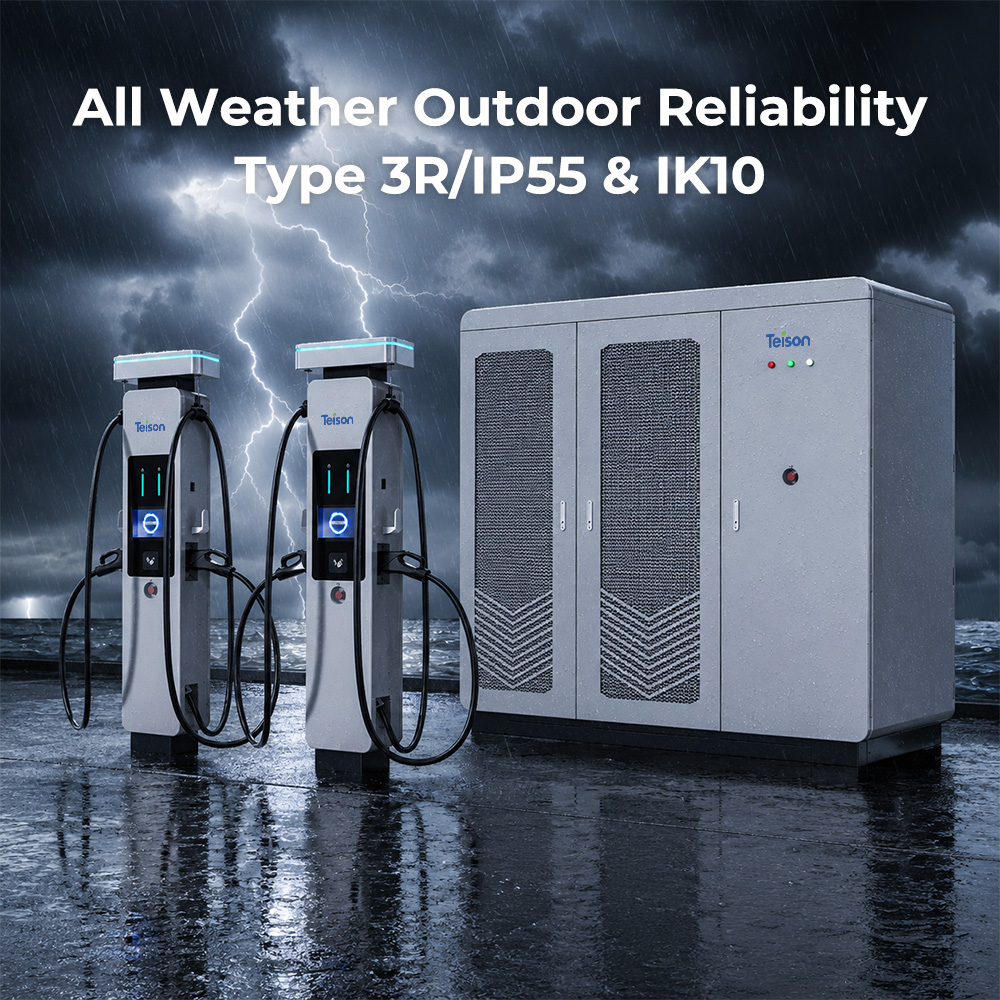

Protezione Type 3R/IP55 & IK10



Condivisione intelligente della potenza



Commutazione automatica della tensione BMS



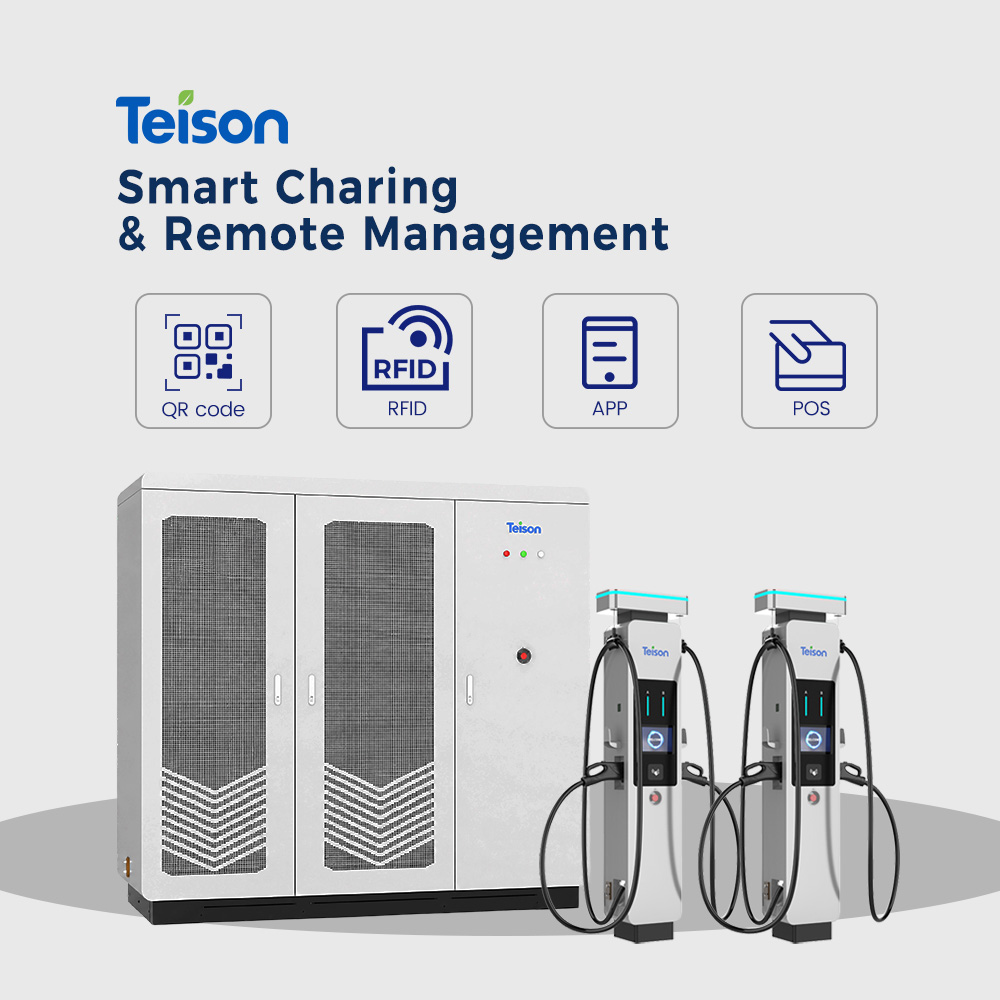

Aggiornamenti OTA remoti



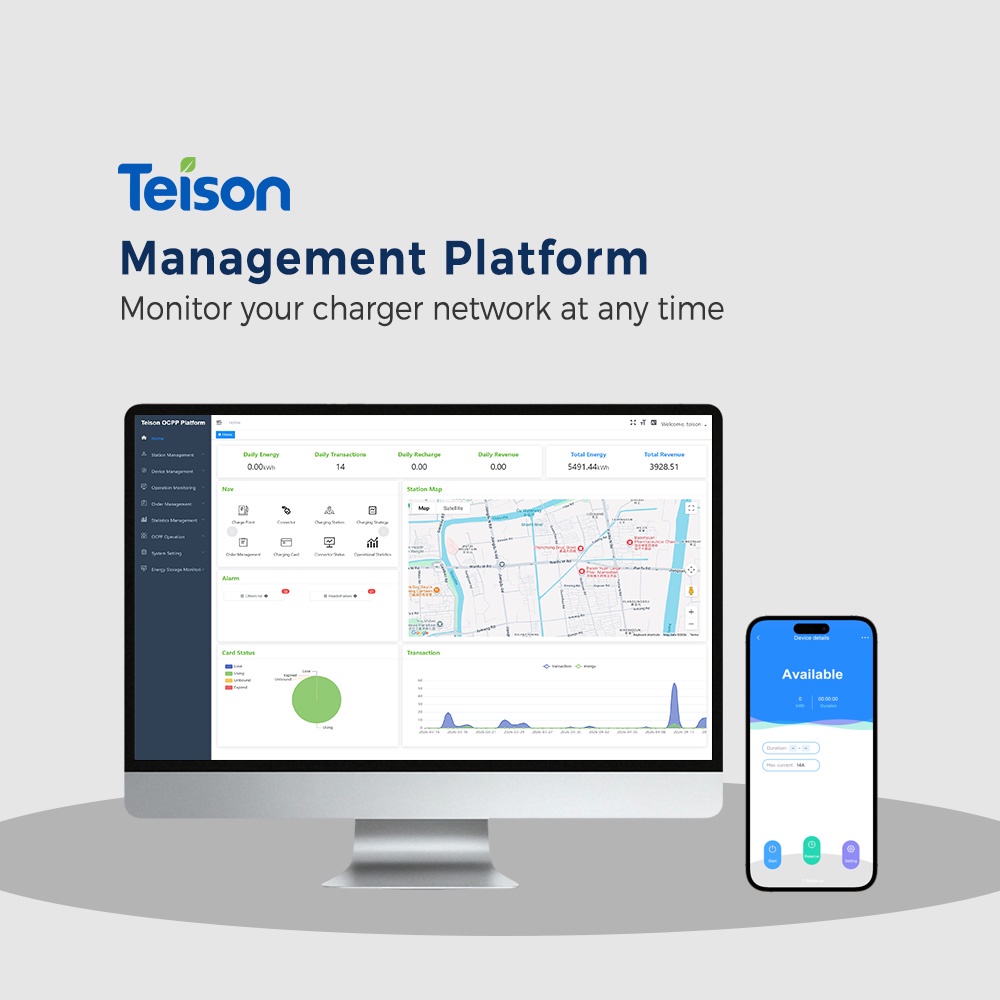

Supervisione operativa in tempo reale

Richiedi un preventivo

CARATTERISTICHE/VANTAGGI

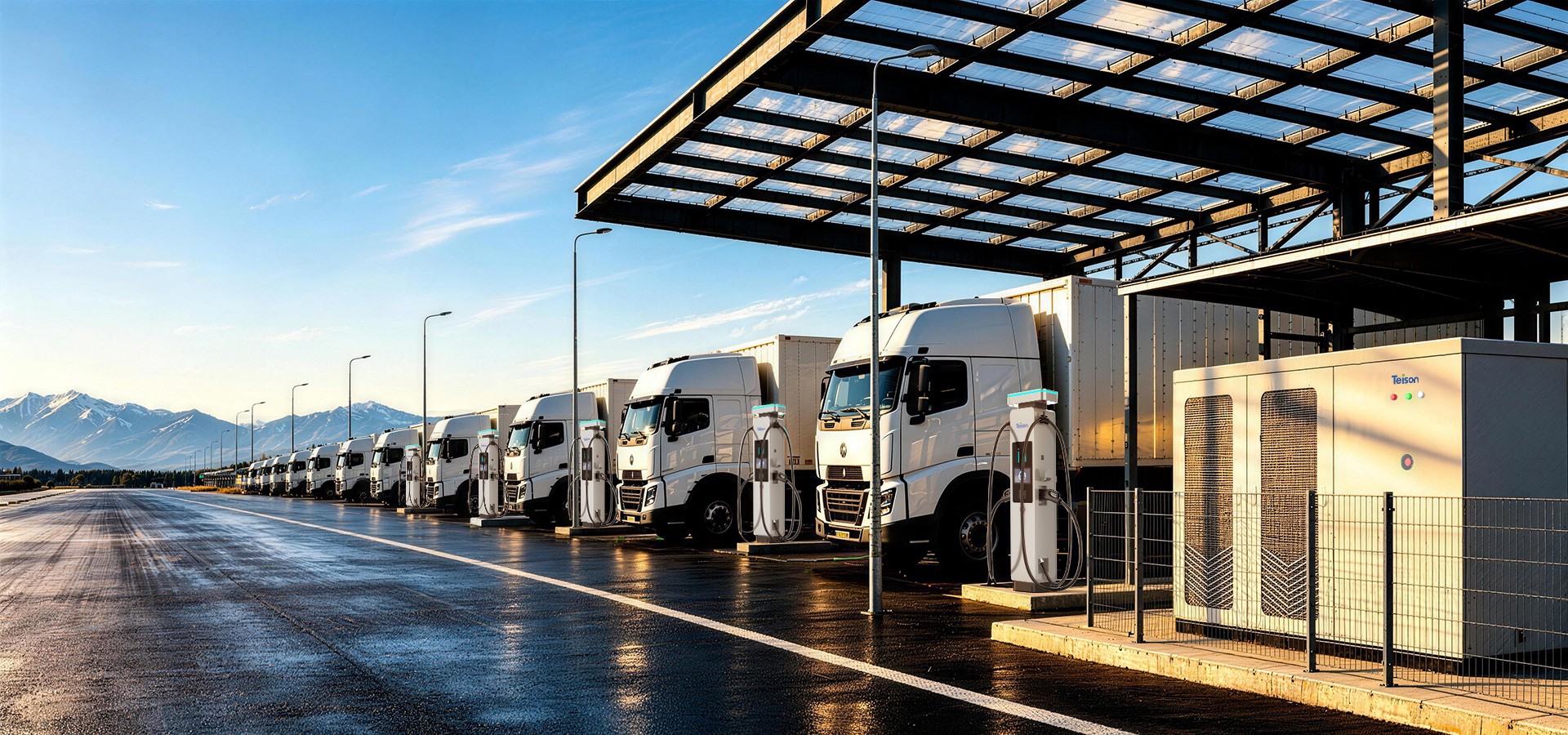

Un sistema di ricarica ultra-rapido di tipo split progettato per sistemi di ricarica EV commerciali e per impieghi gravosi

✅Prestazioni di ricarica ultra-rapida

Fornisce fino a 600kW per connettore consentendo ai veicoli di guadagnare 400 km di autonomia in soli 5 minuti e supportando dispenser MCS fino a 1.2MW.

✅ Compatibilità universale

Pienamente compatibile con Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1 e protocolli di ricarica ad alta corrente sia per EV commerciali sia per veicoli pesanti.

Supporta aggiornamenti OTA remoti e integrazione avanzata per la gestione delle flotte.

✅ Massima flessibilità di implementazione

Terminali di ricarica configurabili Air-Cooled (400A) o Liquid-Cooled (600A) o MCS (1200A) per adattarsi a diversi layout del sito e requisiti dei veicoli.

✅ Operazioni affidabili

Progettato per un uptime del 99.9% con isolamento dei guasti in 0.1-secondi, protezione robusta Type 3R/IP55 &IK10 e adattabilità ad ampio intervallo di temperatura da -22 °F a 131 °F(-30°C a 55°C), affidabilità outdoor in qualsiasi condizione atmosferica.

✅ Scalabile, per il futuro

Espansione modulare senza tempi di inattività da 1 a 20+ dispenser / connettori / terminali. Compatibile con sistemi di energia solare, accumulo energetico e gestione dell'energia.

✅ Intelligenza end-to-end basata su AI

Dai sistemi di distribuzione e conversione della potenza basati su AI (PDU / PCU) alla diagnostica intelligente dei guasti per operazioni più smart e manutenzione più rapida.

✅ Ottimizzazione energetica più intelligente

Smart Matrix Scheduling distribuisce dinamicamente la potenza in tutta la rete, aumentando l'utilizzo energetico del 18% e prolungando al contempo la durata complessiva del sistema del 30%.

Parametro

Specifiche tecniche

Modello del prodotto

DC Split 240-720 kW

Proprietà elettriche

AC
Ingresso

Intervallo di tensione in ingresso

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Corrente nominale in ingresso

304 A

355 A

405 A

456 A

506 A

557 A

608 A

658 A

709 A

760 A

810 A

861 A

912 A

Potenza massima in ingresso

253 kW

295 kW

337 kW

379 kW

421 kW

463 kW

505 kW

547 kW

589 kW

632 kW

674 kW

716 kW

758 kW

Fattore di potenza

≥0.99

Efficienza di picco

≥95%

Consumo energetico in standby

≤50 W

Distorsione armonica (THDi)

≤5%

DC
Uscita

Intervallo di tensione in uscita

150~1000 VDC

Potenza massima in uscita

240 kW

280 kW

320 kW

360 kW

400 kW

440 kW

505 kW

520 kW

560 kW

600 kW

640 kW

680 kW

720 kW

Corrente massima in uscita
Per canale

400 A(air cooling cable)
600 A(liquid cooling cable)

Numero di canali di uscita

8
(opzionale:6)

10
(opzionale:6,8)

12
(opzionale:6,8,10)

Precisione della tensione

≤±0.5%

Precisione della corrente

≤±1%

Interfaccia utente

Display

10.1" Touch screen

Pulsanti

Pulsante di emergenza

Lingua supportata

Inglese (Altre lingue disponibili su richiesta)

Comunicazione

Connessione di rete

Ethernet, Wi-Fi

Protocollo di comunicazione

OCPP 1.6J，OCPP 2.0.1

Ambientale

Intervallo di temperatura operativa

-22 °F to 131 °F(Derating from 131 °F)

Intervallo di temperatura di stoccaggio

-40 °F to 158 °F

Umidità

<95% umidità relativa, Senza condensa

Altitudine

≤2000 m（6561.68'）

Rumore

＜70dB @ 3 m（9.84'）77 °F Piena potenza

Meccanico

Dimensioni （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Peso

≤1653.47 lb

Grado IP & IK

Type 3R&IK10 (HMI IK8)

Raffreddamento

Raffreddamento ad aria

Metodo di installazione

Montaggio a pavimento

Protezione

Protezione

Protezione da sovratensione, Protezione da sottotensione, Protezione da sovraccarico, Corrente di dispersione
protezione, Protezione da sovratemperatura, Protezione di messa a terra, Protezione da sovratensioni transitorie, Corto
protezione del circuito, Autocontrollo dei guasti, Rilevamento dell'isolamento.

Certificazione e standard

Certificato

ETL,FCC,IC,Energy Star

Standard di ricarica

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Standard del protocollo di comunicazione

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Configurazione opzionale

Connessione di rete

Allocazione flessibile

Full-ﬂex, Semi-ﬂex

Corrente massima in uscita per
canale

400A (Abbinato a terminale con raffreddamento ad aria)
600A (Abbinato a terminale con raffreddamento a liquido)

Numero di canali di uscita

6,8,10,12（Fino a 4 canali con raffreddamento a liquido）

Branding personalizzato

Opzioni di branding, come colori personalizzati e adesivi
Contattare Teison per disponibilità, prezzi e quantità minima d'ordine

Specifiche tecniche

Modello del prodotto

DC Split 760-1200 kW

Proprietà elettriche

Ingresso AC

Intervallo di tensione in ingresso

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Corrente nominale in ingresso

962 A

1013 A

1064 A

1114 A

1165 A

1216 A

1266 A

1317 A

1367 A

1418 A

1469 A

1519 A

Potenza massima in ingresso

800 kW

842 kW

884 kW

926 kW

968 kW

1010 kW

1052 kW

1095 kW

1137 kW

1179 kW

1221 kW

1263 kW

Fattore di potenza

≥0.99

Efficienza di picco

≥95%

Consumo energetico in standby

≤50 W

Distorsione armonica (THDi)

≤5%

Uscita DC

Intervallo di tensione in uscita

150~1000 VDC

Potenza massima in uscita

760 kW

800 kW

840 kW

880 kW

920 kW

960 kW

1000 kW

1040 kW

1080 kW

1120 kW

1160 kW

1200 kW

Corrente massima in uscita
Per canale

400 A(air cooling cable)
600 A(liquid cooling cable)

Numero di canali di uscita

12
(optional:6,8,10)

Precisione della tensione

≤±0.5%

Precisione della corrente

≤±1%

Interfaccia utente

Display

Schermo touch da 10.1"

Pulsanti

Pulsante di emergenza

Lingua supportata

Inglese (Altre lingue disponibili su richiesta)

Comunicazione

Connessione di rete

Ethernet, Wi-Fi

Protocollo di comunicazione

OCPP 1.6J，OCPP 2.0.1

Ambientale

Intervallo di temperatura di esercizio

-22 °F to 131 °F(Derating from 131 °F)

Intervallo di temperatura di stoccaggio

-40 °F to 158 °F

Umidità

<95% umidità relativa, Senza condensa

Altitudine

≤2000 m（6561.68'）

Rumore

＜70dB @ 3 m（9.84'）77 °F Full power

Meccanico

Dimensioni （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Peso

≤1653.47 lb

Grado IP & IK

Type 3R&IK10 (HMI IK8)

Raffreddamento

Raffreddamento ad aria

Metodo di installazione

Montaggio a pavimento

Protezione

Protezione

Protezione da sovratensione, Protezione da sottotensione, Protezione da sovraccarico, Protezione da corrente di dispersione
, Protezione da sovratemperatura, Protezione di messa a terra, Protezione da sovratensioni transitorie, Protezione da cortocircuito
, Autodiagnosi guasti, Rilevamento dell'isolamento.

Certificazioni e standard

Certificato

ETL,FCC,IC,Energy Star

Standard di ricarica

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Standard dei protocolli di comunicazione

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Configurazione opzionale

Connessione di rete

Allocazione flessibile

Full-ﬂex, Semi-ﬂex

Corrente massima in uscita per
canale

400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)

Numero di canali di uscita

6,8,10,12（Up to 4 liquid cooling channels）

Branding personalizzato

Opzioni di branding, such as custom colors and stickers
Contattare Teison per disponibilità, prezzi e quantità minima d'ordine
