| Specifiche tecniche |
| Modello del prodotto |

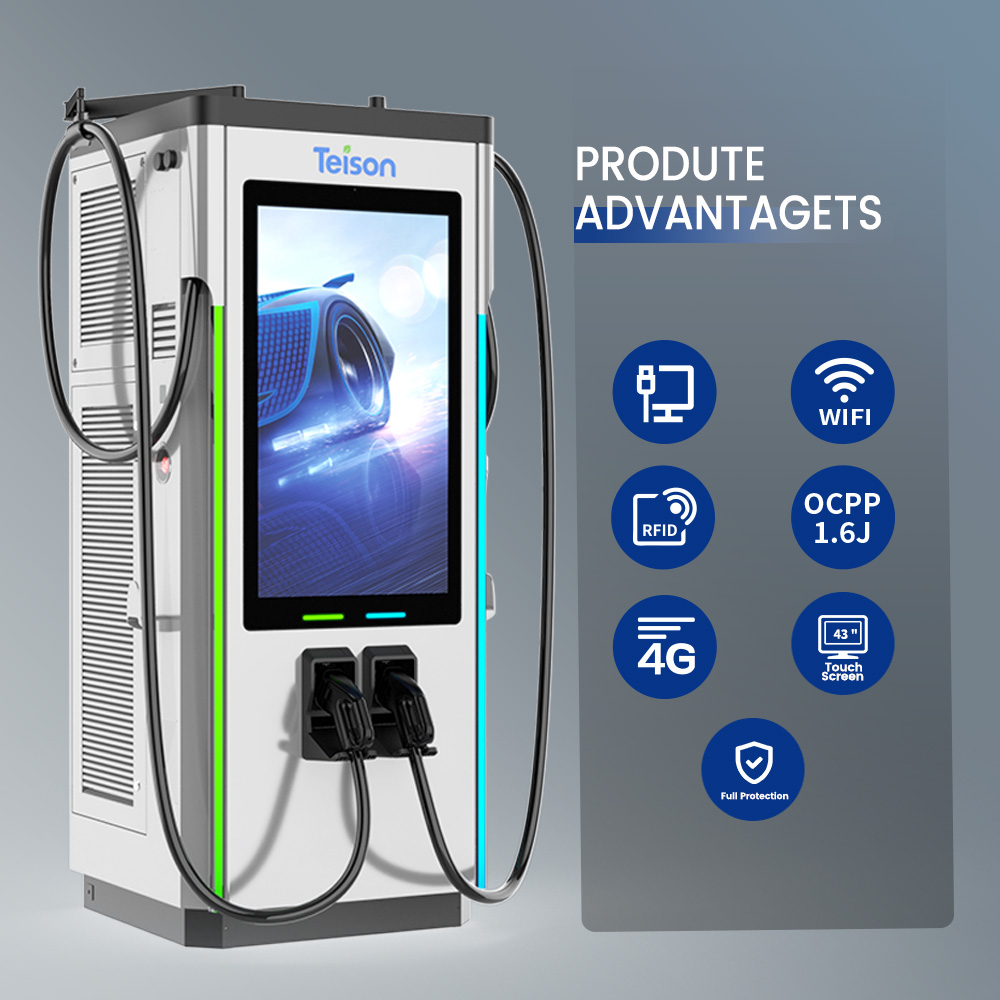

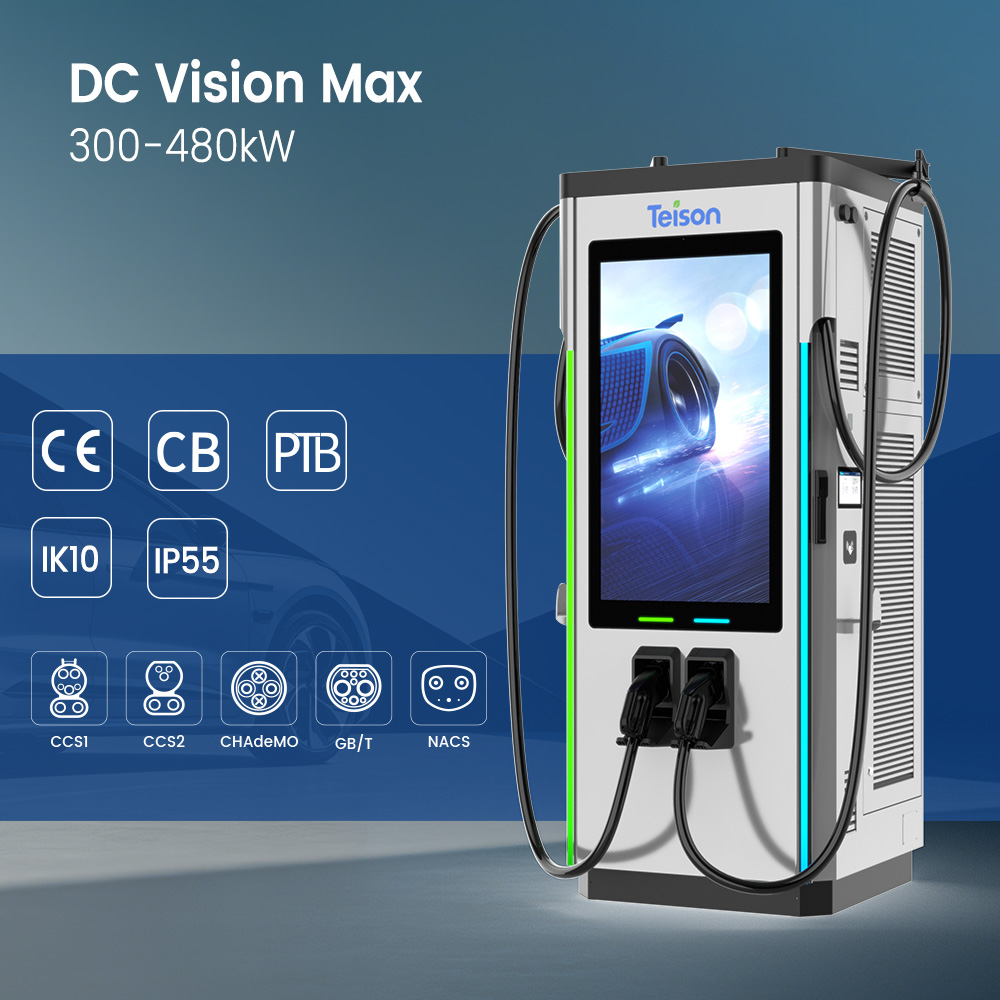

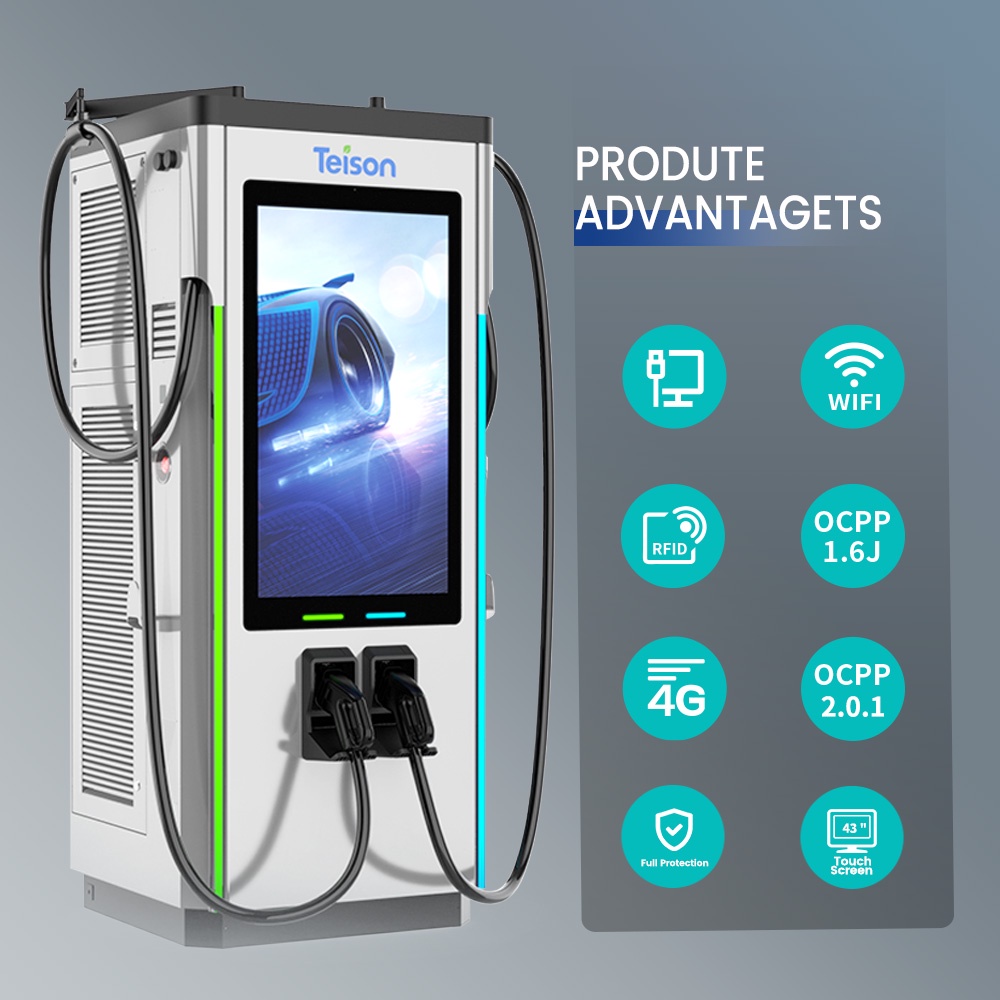

DC Vision Max |
| Caratteristiche elettriche |
AC
Ingresso |
Intervallo di tensione in ingresso |
3-phase 400 VAC±10%, 50/60 Hz，3P+N+PE |
| Corrente nominale in ingresso |
3Φ480A |
3Φ576A |
3Φ640A |
3Φ768A |
| Potenza massima in ingresso |
316kW |
376kW |
421kW | 505kW |
| Sistema di messa a terra |
TN-C TN-S TN-C-S TT |
| Fattore di potenza |
≥0.99 |
| Efficienza di picco |
≥96% |
| Consumo energetico in standby |
≤150W |
| Distorsione armonica (THDi) |
≤5% |
DC
Uscita |
Intervallo di tensione in uscita |
150~1000 VDC |
| Corrente massima in uscita (sistema) |
600A @raffreddamento a liquido
400A @raffreddamento ad aria |
Corrente massima in uscita
(connettore) |
300A, 350A, 400A opzionali @raffreddamento ad aria
500A, 600A opzionali @raffreddamento a liquido |
| Potenza massima in uscita |
300kW |
360kW |
400kW |
480kW |
| Numero di uscite |
2（Qualsiasi combinazione di due tra CCS2, CCS1, GBT, CHAdeMO, NACS） |
| Tipo di connettore |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Precisione della tensione |
≤±0.5% |
| Precisione della corrente |
≤±1% |

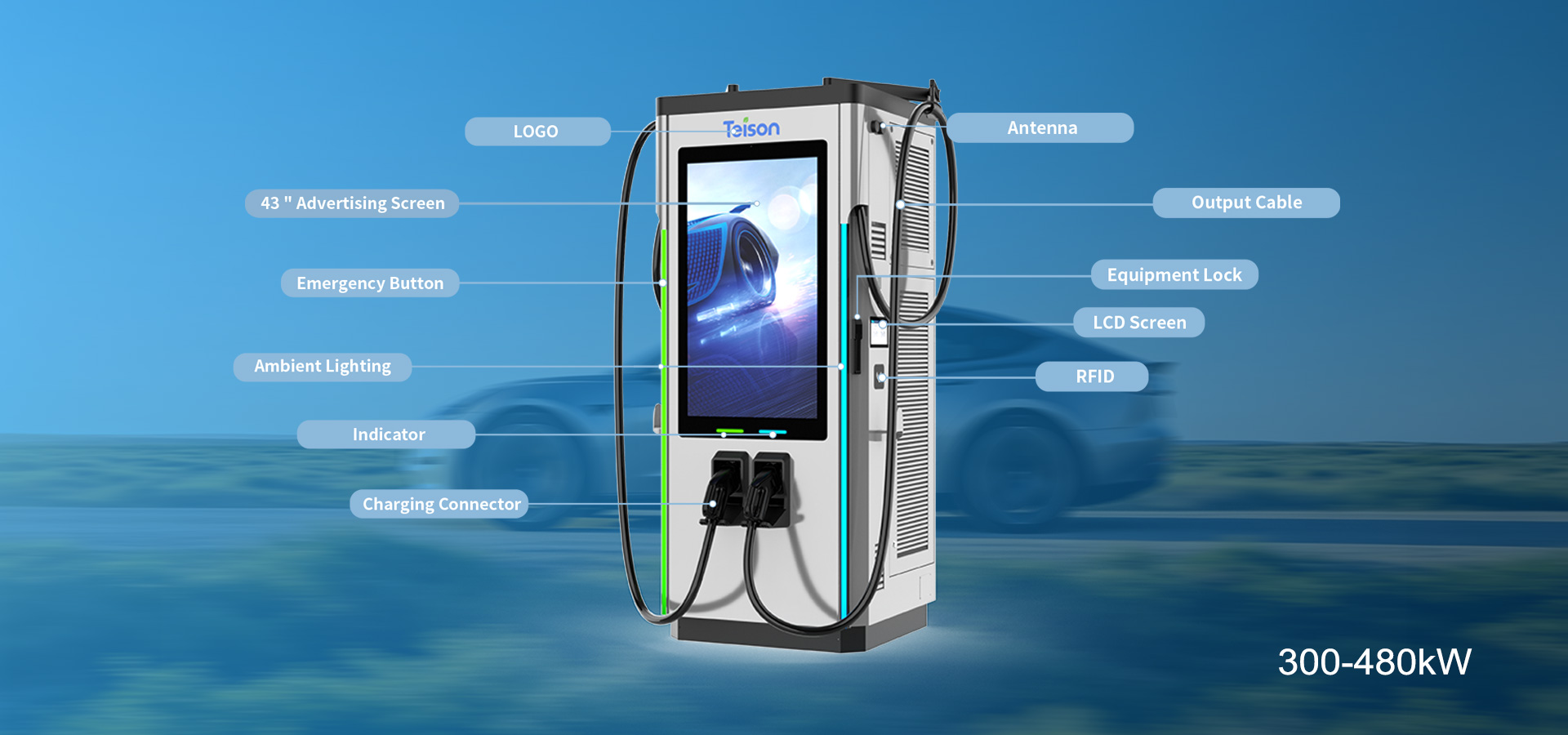

| Interfaccia utente |
| Display |
Schermo touch da 10.1", schermo pubblicitario da 43" |
| Contatore |
Contatore CE |
| Pulsanti |
Pulsante di emergenza |
| Autenticazione utente |
RFID, QR code, Applicazione |
| Lingua supportata |
Inglese (Altre lingue disponibili su richiesta) |
| Comunicazione |
| Connessione di rete |
Ethernet, Wi-Fi |
| Protocollo di comunicazione |
OCPP 1. 6J, supporta l'aggiornamento a OCPP 2.0.1 |
| Ambientale |
| Intervallo di temperatura operativa |
-30℃-55℃(Riduzione di potenza oltre 55℃) |
| Intervallo di temperatura di stoccaggio |
-40℃-70℃ |
| Umidità |
<95% umidità relativa, senza condensa |
| Altitudine |
≤2000m |
| Rumore |
<70dB @ 3m 25℃Piena potenza |
| Meccanico |
| Dimensioni (W*D*H) |
850mm*800mm*2050mm (Esclusa la gestione dei cavi)
850mm*800mm*2120mm (con gestione dei cavi) |
| Peso |
≤700kg |
| Grado IP & IK |
IP55 & IK10 (HMI IK8) |
| Lunghezza del cavo di ricarica |
5m |
| Raffreddamento |
Raffreddamento ad aria / Raffreddamento a liquido |
| Metodo di installazione |
Montaggio a pavimento |
| Protezione |
| Protezione |
Protezione da sovratensione, protezione da sottotensione,protezione da sovraccarico, protezione da corrente di dispersione
, protezione da sovratemperatura,protezione di messa a terra, protezione da sovratensioni transitorie, protezione da cortocircuito
, auto-controllo guasti, rilevamento dell'isolamento，Protezione da immersione
, allarme fumo. |
| Certificazioni e standard |
| Certificato |
CE CB PTB |
| Standard di ricarica |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standard dei protocolli di comunicazione |
ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121 |
| Configurazione opzionale |
| Contatore |
Contatore MID o contatore PTB |
| Autenticazione utente |
Macchina POS |
| Connessione di rete |
4G |
| Lunghezza del cavo di ricarica |
6m 7m Altre lunghezze su richiesta |
| Sistema di gestione dei cavi |
Opzionale |
| Interfacce di uscita |
Tre interfacce di uscita personalizzabili
(Qualsiasi combinazione di tre tra CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2) |
| Branding personalizzato |
Opzioni di branding, come colori e adesivi personalizzati
Contatta Teison per disponibilità, prezzi e quantità minima d'ordine |
