| Specifiche tecniche |
| Modello del prodotto |
DC Mini |
| Caratteristiche elettriche |
AC
Ingresso |
Intervallo di tensione in ingresso |
3-phase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Corrente nominale in ingresso |
3Φ30A |
3Φ46A |
3Φ61A |
| Potenza massima in ingresso |
21kW |
32kW |
42kW |
| Sistema di messa a terra |
TN-C TN-S TN-C-S TT |
| Fattore di potenza |
≥0.99 |
| Efficienza di picco |
≥95% |
| Consumo energetico in standby |
≤50W |
| Distorsione armonica (THDi) |
≤5% |
DC
Uscita |
Intervallo di tensione in uscita |
150~1000 VDC |
| Corrente massima in uscita (sistema) |
66A |
100A |
133A |
Corrente massima in uscita
(connettore) |
80A
(Opzionale) |
80A
(Opzionale) |
150A
(Opzionale) |
| Potenza massima in uscita |
20kW |
30kW |
40kW |
| Numero di uscite |
1 (Qualsiasi tra CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Qualsiasi tra CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (Qualsiasi combinazione di due tra
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Tipo di connettore |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Precisione della tensione |
≤±0.5% |
| Precisione della corrente |
≤±1% |

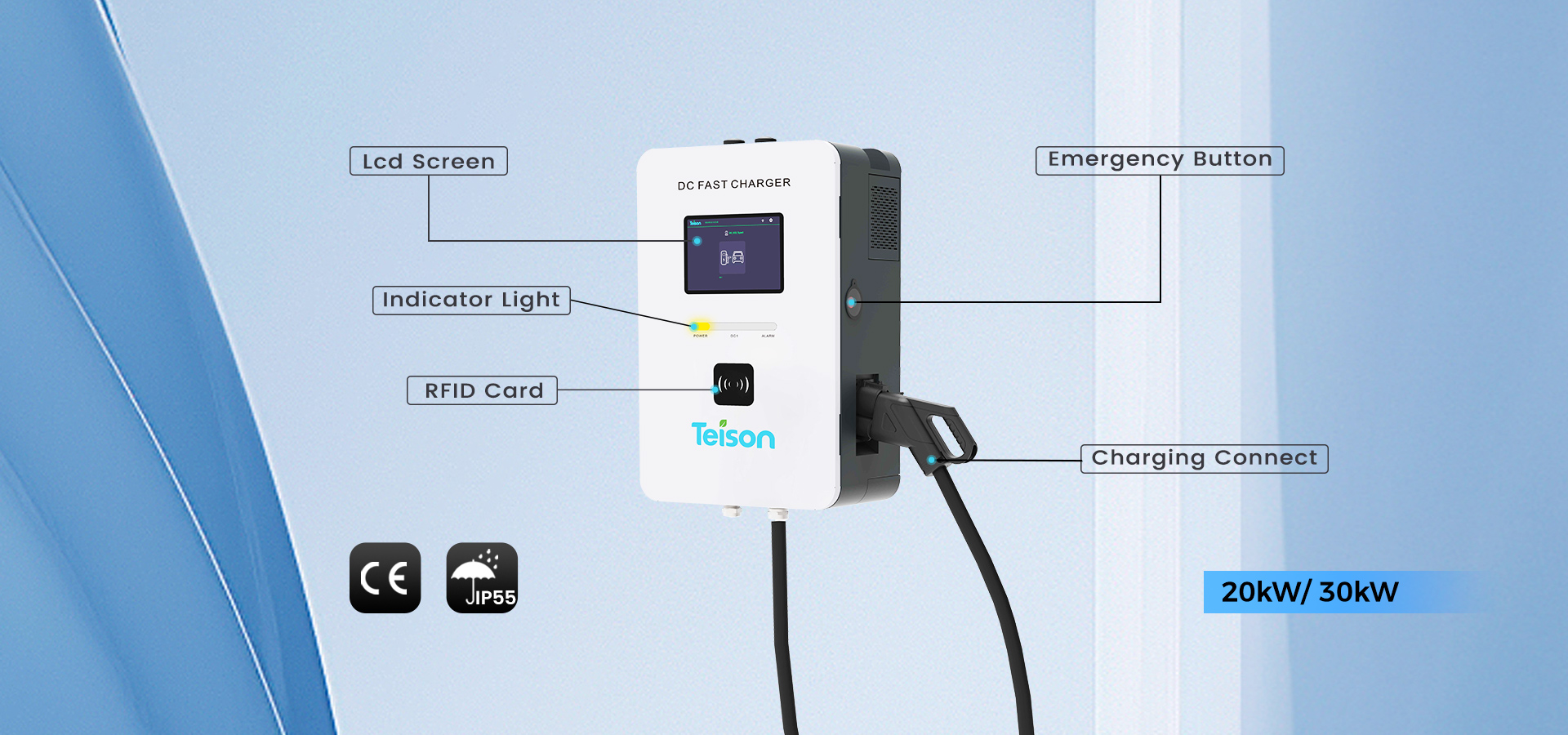

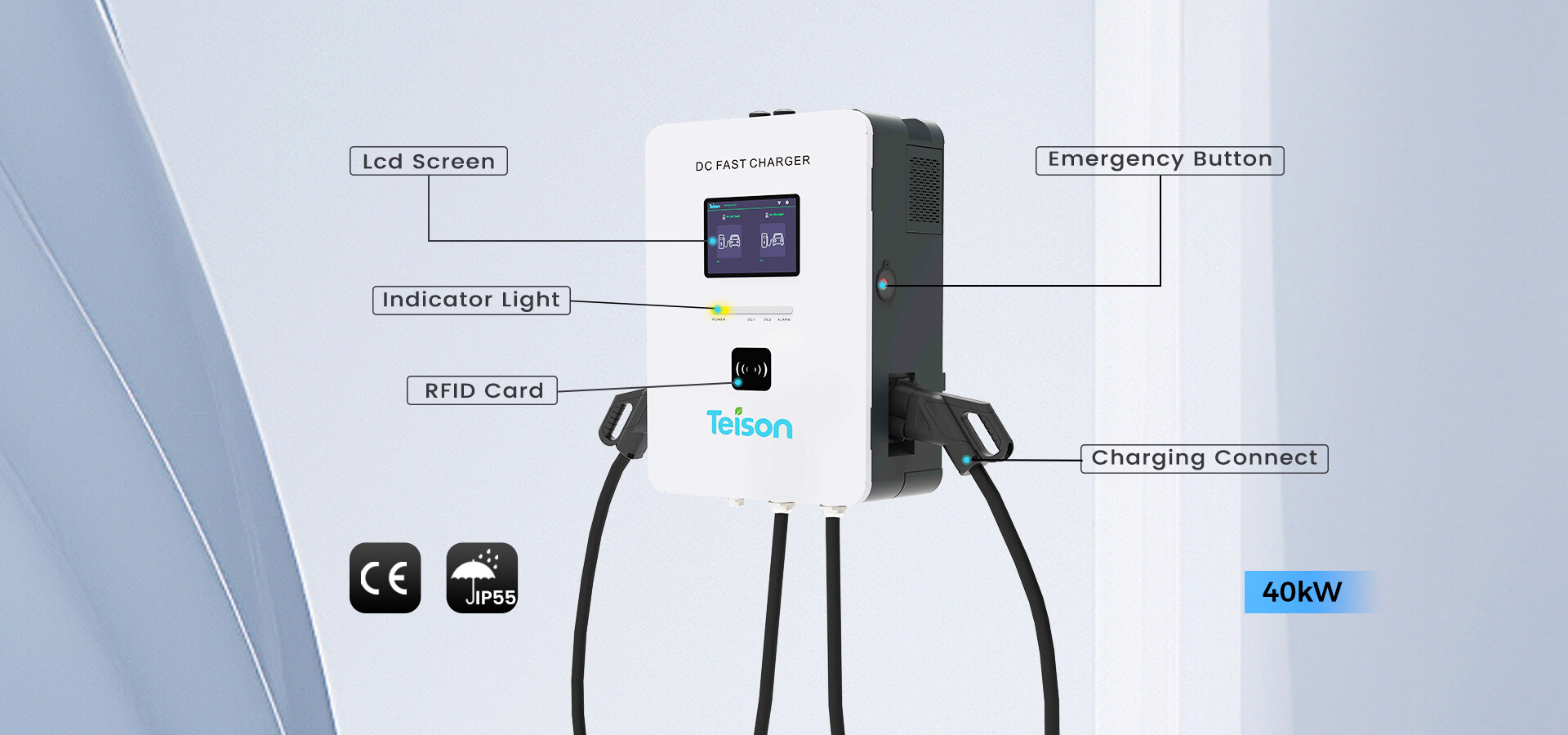

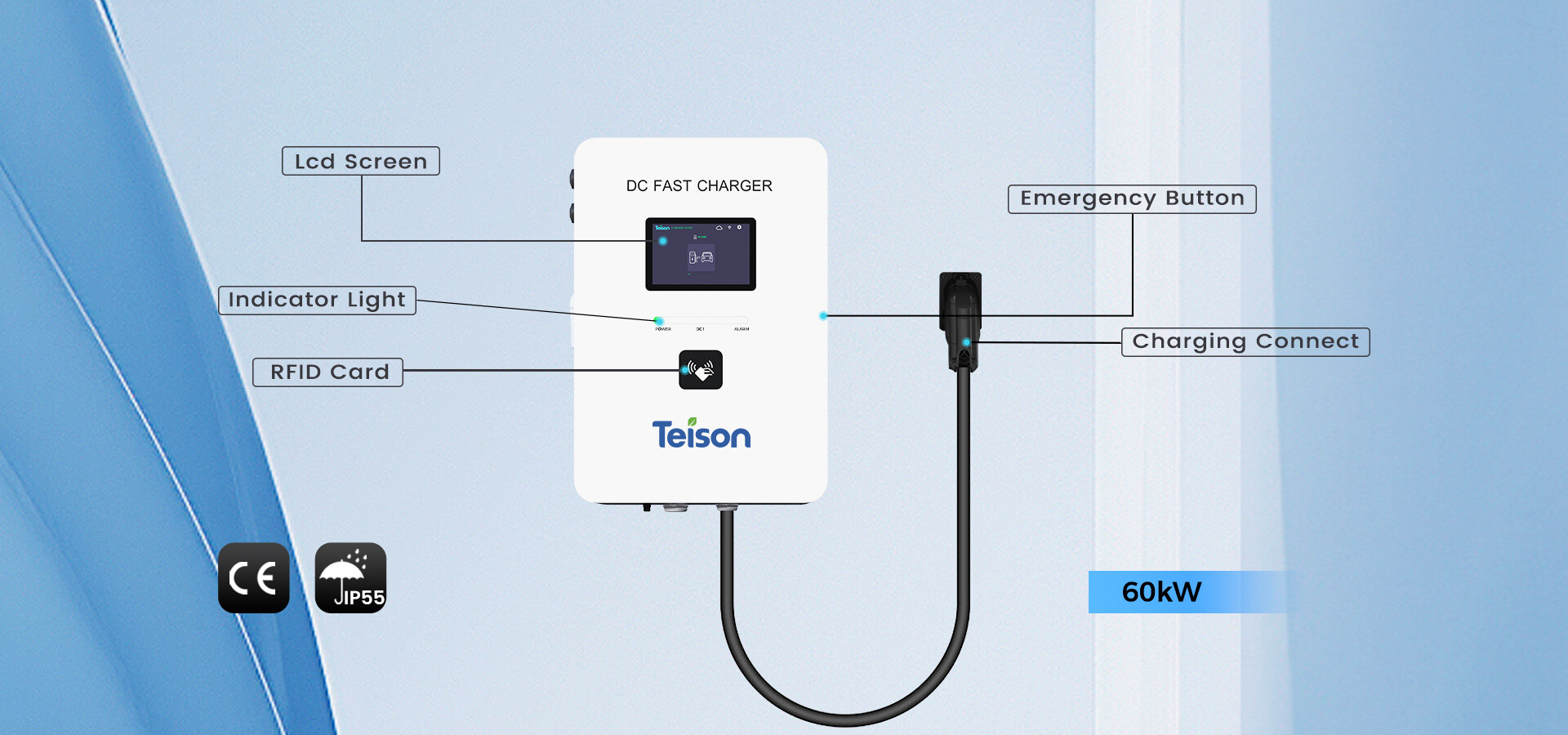

| Interfaccia utente |
| Display |
Schermo touch da 10.1" |
| Contatore |
Contatore CE |
| Pulsanti |
Pulsante di emergenza |
| Autenticazione utente |
RFID, QR code, Applicazione |
| Lingua supportata |
Inglese (Altre lingue disponibili su richiesta) |
| Comunicazione |
| Connessione di rete |
Ethernet, Wi-Fi |
| Protocollo di comunicazione |
OCPP 1.6J, Supporta l'aggiornamento a OCPP 2.0.1 |
| Ambientale |
| Intervallo di temperatura di esercizio |
-30℃-50℃(Derating oltre 50℃) |
| Intervallo di temperatura di stoccaggio |
-40℃-70℃ |
| Umidità |
<95% umidità relativa, Senza condensa |
| Altitudine |
≤2000m |
| Rumore |
<70dB @ 3m 25℃Piena potenza |
| Meccanico |

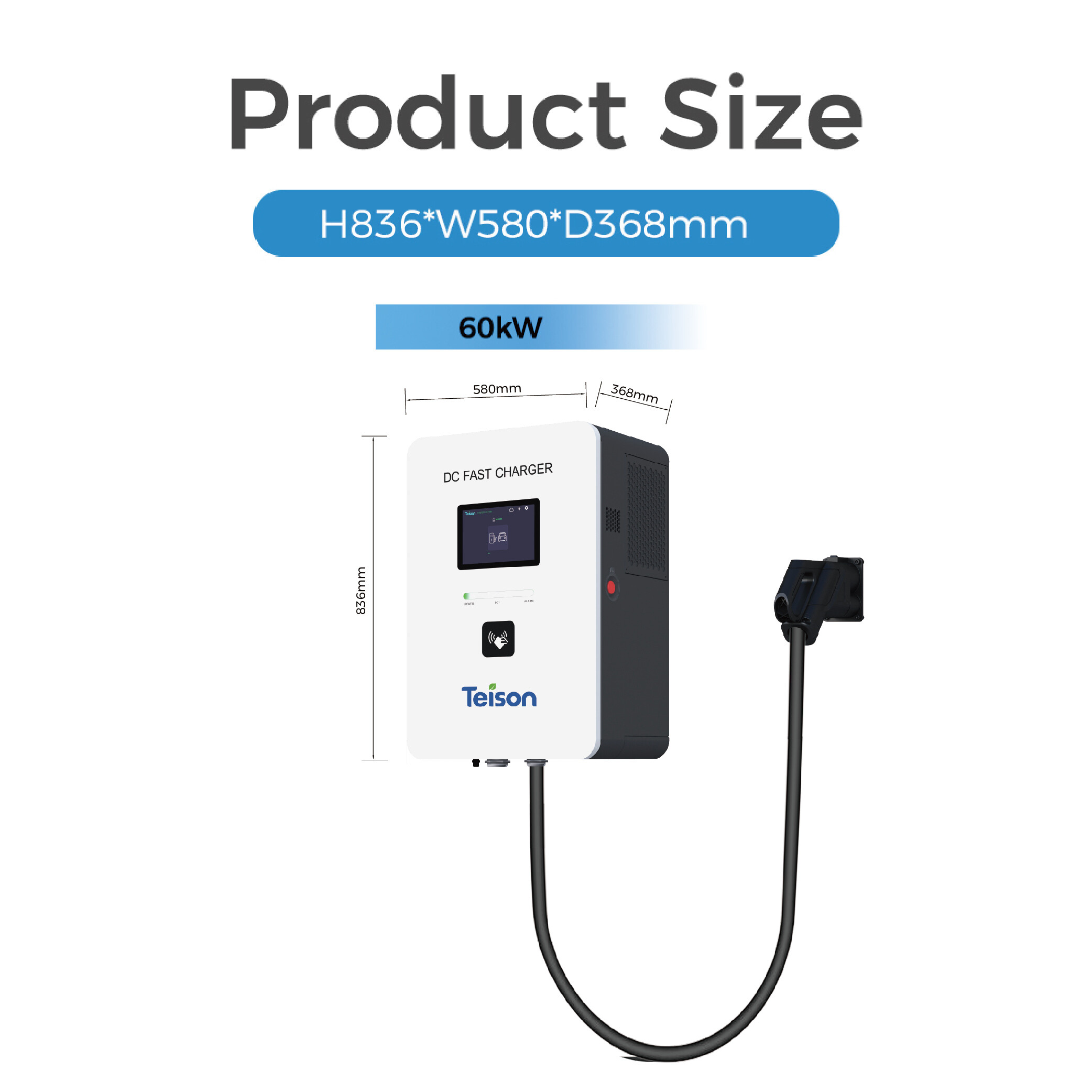

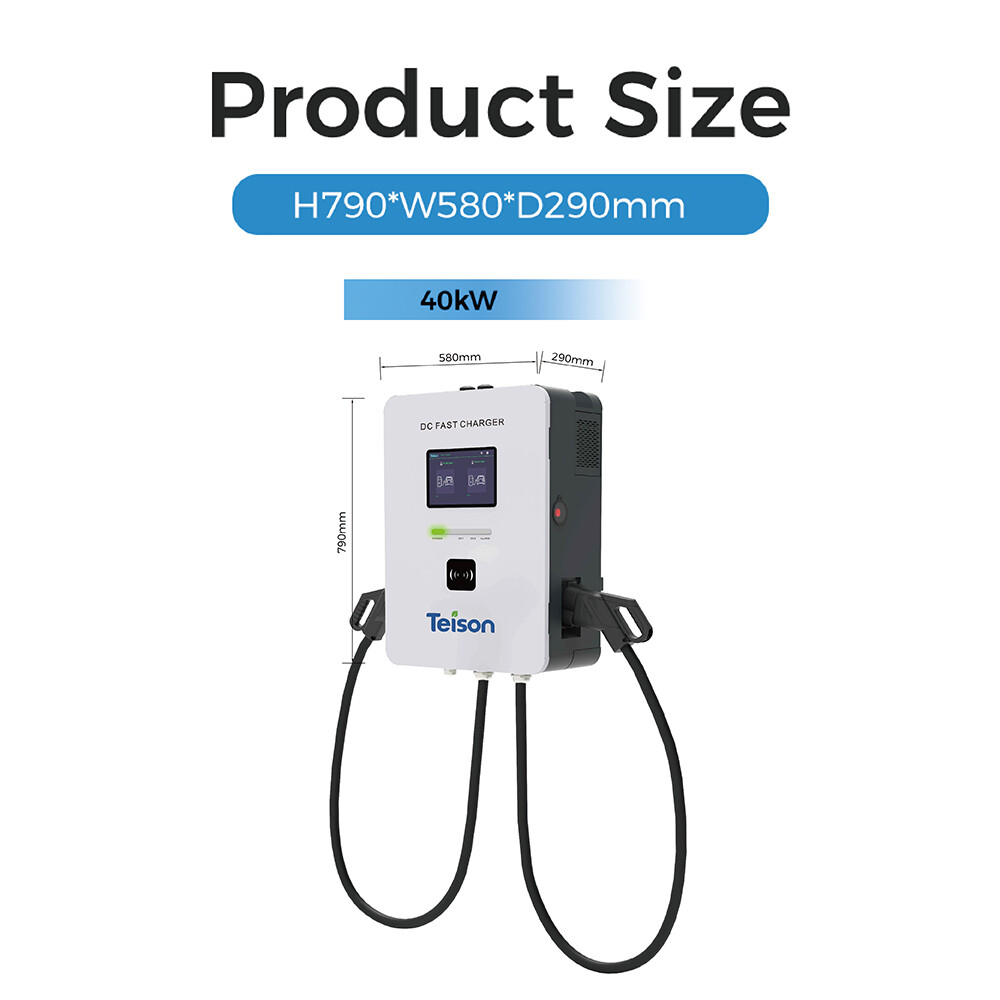

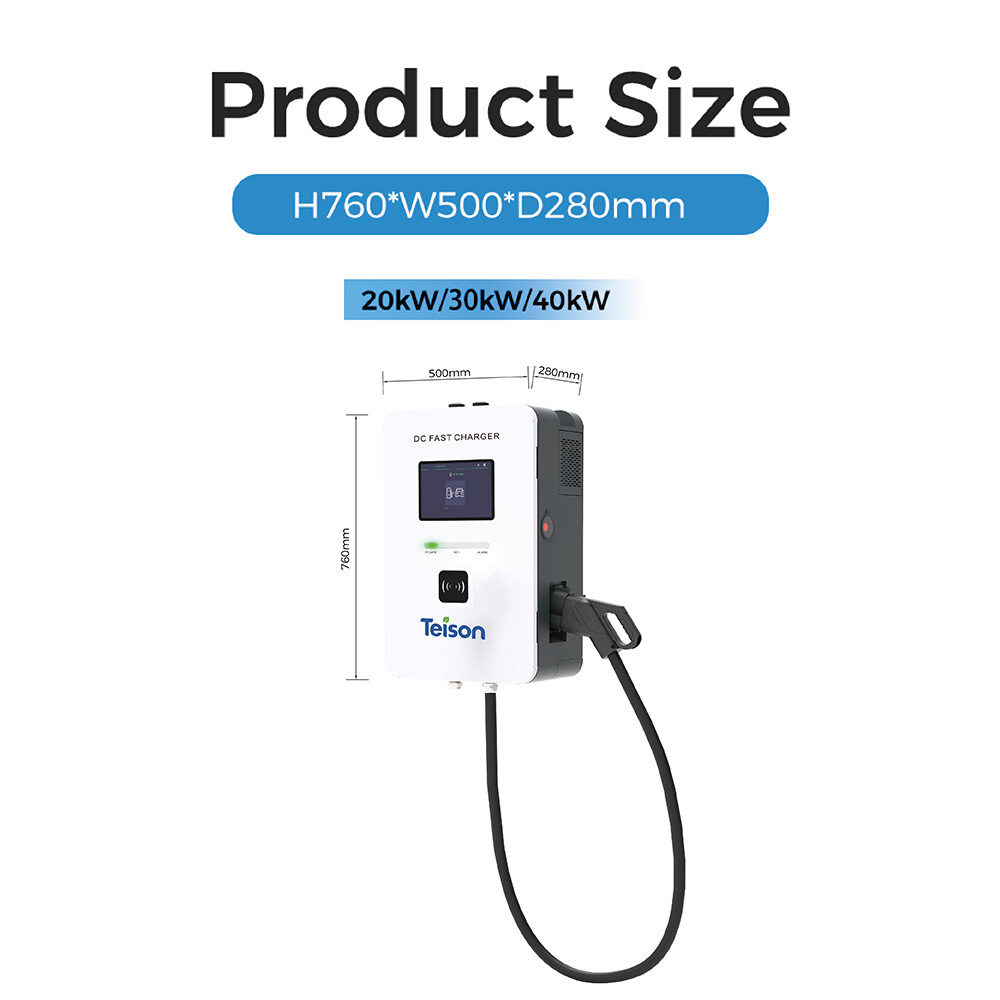

| Dimensioni (W*D*H) |
500mm*280mm*760mm (Esclusa la gestione del cavo) |
Una uscita：500mm*280mm*760mm
(Esclusa la gestione del cavo)
Due uscite：580mm*290mm*790mm
(Esclusa la gestione del cavo) |
| Peso |
≤90kg |
Una uscita：≤90kg
Due uscite：≤125kg |
| Grado IP & IK |
IP55 & IK10 (HMI IK8) |
| Lunghezza del cavo di ricarica |
5m |
| Raffreddamento |
Raffreddamento ad aria |
| Metodo di installazione |
Montaggio a parete o su colonna |
| Protezione |
| Protezione |
Protezione da sovratensione, Protezione da sottotensione, Protezione da sovraccarico, Protezione da corrente di dispersione
, Protezione da sovratemperatura, Protezione contro le sovratensioni transitorie, Protezione da cortocircuito, Autodiagnosi dei guasti
, Rilevamento dell'isolamento. |
| Certificazioni e standard |
| Certificato |
CE CB |
| Standard di ricarica |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standard dei protocolli di comunicazione |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Configurazione opzionale |
| Metodo di installazione |
Colonna |
| Contatore |
Contatore MID |
| Autenticazione utente |
Macchina POS |
| Connessione di rete |
4G |
| Lunghezza del cavo di ricarica |
6m 7m Altre lunghezze su richiesta |
| Sistema di gestione del cavo |
Opzionale |
| Personalizzazione del marchio |
Opzioni di branding, come colori personalizzati e adesivi
Contattare Teison per disponibilità, prezzi e quantità minima d'ordine |
